Detektor

Detektor Modul detektor je universální detektor se dvěma vstupy "Probe 1" a "Probe 2". Je dodáván se 2 sondami pro snímání výšky hladiny. Tyto sondy jsou přímo určeny pro pomůcku "Souprava pro řízení výšky hladiny". Místo sond pro snímání výšky hladiny je možno použít sondu s fototranzistorem, či termistorem aj. Modul detektor má dva samostatné detektory.

Detektor 1 se chová jako všechny ostatní vstupní moduly soupravy ISES, tj. dává signál přímo pro program ISES.
Detektor 2 program ISES již nesnímá. Pro jeho snímání je nutná jiná procedura. (je popsána např. v pomůcce "Souprava pro řízení výšky hladiny").

Modul detektor (přesněji jeho část detektor 1) dává výstup "low" nebo "high" (na obrazovce log "0" nebo log "1"). Indikace překročení hodnoty dané veličiny - např. dotyk hladiny, či překročení teploty je zároveň indikován LED diodou na modulu. Citlivost detektoru (úroveň přepnutí) lze nastavit potenciometrem na modulu, samostatně pro detektor 1 a detektor 2.

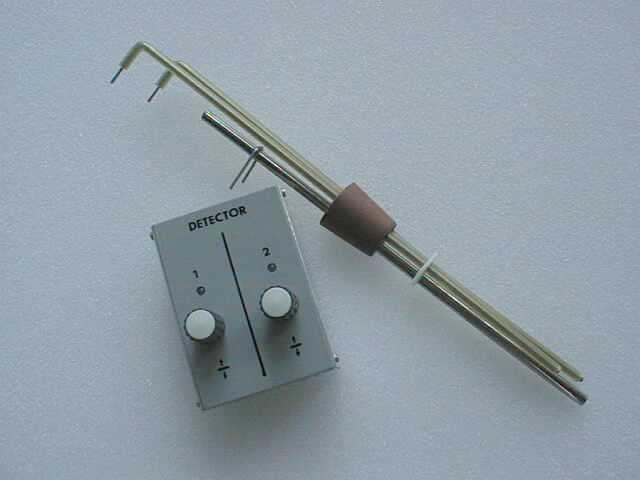

V "Soupravě pro řízení výšky hladiny" je dvojice sond pro snímání výšky vodní hladiny (viz obrázek), které se připojují do vstupů "Probe 1" a "Probe 2" modulu detektor.
