Školní experimentální systém ISES

Optická závora

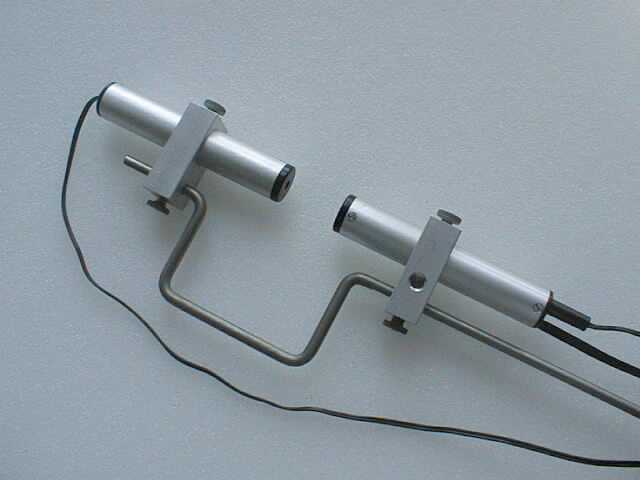

Čidlo pracuje v infračervené oblasti. Modul optická závora reaguje na přerušení optické dráhy světelného paprsku. Optický přijímač a vysílač jsou propojeny kablíkem a nasunuty na společné tyčce, která je vyhnutá (pro větší pohybující se předměty).
Přijímací část optické závory může též pracovat samostatně jako fotometr: rozpojíme obě části a ponecháme si pouze přijímač (má kabel s konektorem pro připojení do panelu).

Parametry:
optická závora - reaguje na přerušení optické dráhy

kalibrační hodnoty:
"1" pro nepřerušenou optickou dráhu
"0" pro přerušenou optickou dráhu

Vzdálenost přijímače a vysílače vhodně upravte tak, aby bylo dosaženo hodnoty "1".
fotometr - není kalibrován, reaguje spojitě na změny osvětlení v rozmezí "denního světla až tmy" (měří se pouze relativně).
