Snímač polohy

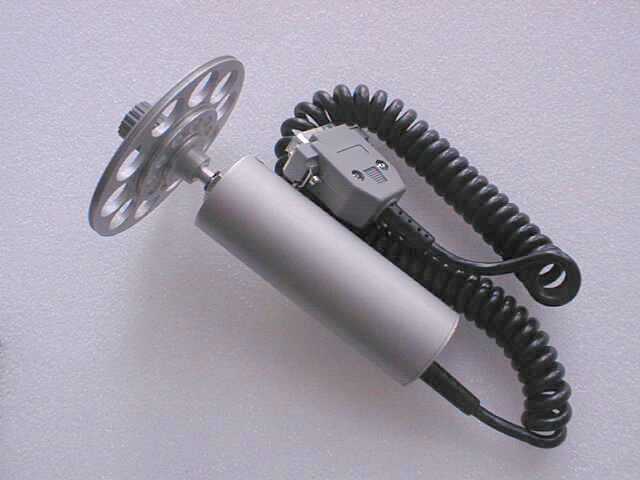

Snímač polohy Jedná se o jednoduchý modul, který převádí natočení 10-ti otáčkového potenciometru na napětí. Na hřídelce jsou tři řemeničky, volíme tu, která se jeví pro daný experiment nejvhodnější.

Modul snímač polohy je dodáván s universálním držákem, který umožňuje snadné přichycení tělesa snímače polohy např. do chemického stojanu pomocí svorek, tzv. "esíček".
Pro snímání pohybů různých vozíčků je vhodné připevnit tento modul k desce stolu.
Na tělese modulu snímače polohy je přepínač 1x / 2x. Tento přepínač nám umožňuje zvětšit 2x citlivost snímače polohy.

Parametry:
Poloměry všech tří řemeniček jsou v poměru 1:2:4.
1x: maximální výchylka na obrazovce odpovídá 10-ti otáčkám tj. dráze 240 cm na největší řemeničce.
2x:maximální výchylka na obrazovce odpovídá 5-ti otáčkám tj. dráze 120 cm na největší řemeničce.

Poznámka:
Dalších 5 otáček je v této poloze přepínače již neaktivních.

Upozornění:
Zacházejte jemně s koncovými dorazy snímače výchylky. Prudce roztočená řemenička by mohla poškodit koncové dorazy!
