Voltmetr

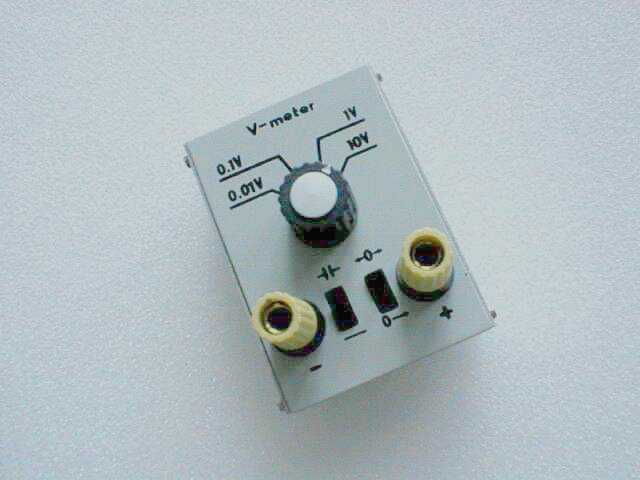

Voltmetr Jde o universální diferenciální předzesilovač, který slouží k zesílení malých vstupních signálů stejnosměrných i střídavých, resp. též umožňuje zpracování signálů obojí polarity (např. od -5 V do +5 V). Pro méně znalé vysvětleme, že pojem diferenciální znamená pro uživatele to, že se s modulem voltmetr zachází tak jak jsme zvyklí zacházet např. s digitálními voltmetry - prostě je zapojíme libovolně do měřeného obvodu bez ohledu na polaritu, případně na nulový (zemní) potenciál.

Parametry:
Vstupní odpor 1 MW.
Přesnost 2%.
Ochrana proti vstupnímu přepětí ± 30 V.

Použití:
Otočným přepínačem měníme 4 rozsahy vstupního napětí.
Posuvný přepínač vlevo dole umožňuje galvanické připojení k měřenému prvku (nejčastější způsob), resp. připojení přes oddělovací kondenzátor (C = 100 nF - minimální frekvence pro připojení přes tento kondenzátor je tedy asi 20 Hz). Posuvným přepínačem vpravo dole volíme posuv 0 V: poloha "0 ®" je pro unipolární napětí, 0 V je na levém kraji stupnice (např. vstupní napětí 0-10 V při zvoleném rozsahu 10 V), poloha "¬ 0 ®" je pro bipolární napětí, 0 V je uprostřed stupnice (např. vstupní napětí ± 5 V při zvoleném rozsahu 10 V).

Žluté přístrojové svorky jsou vstupy, kovová svorka je zem a lze ji využít pro případné spojení jedné žluté vstupní svorky se zemí, což je známá měřící technika pro malá vstupní napětí, (je spojena se zemí počítače a všemi černými svorkami na ovládacím panelu). Žluté přístrojové svorky mají označení "+" a "-" a pro uživatele představují známé vstupní svorky jako na všech klasických ručkových i digitálních voltmetrech.

Poznámka:
Je-li do ovládacího panelu zapojen modul voltmetr např. do kanálu A, pak jsou vstupními svorkami žluté svorky na modulu voltmetr, nikoliv svorky na panelu! Modul voltmetr lze použít též jako zesilovač.
