La conversión de la energía solar
Manual del experimento.
El objetivo del experimento es medir I - U, característica de una celda fotovoltaica en la oscuridad y bajo la iluminación.
- De click en experimento remoto.
- Una página aparece con el experimento (Fig. 1). Por favor, sea paciente mientras que el experimento será conectado y los datos cargados. Si alguien ya la medición y el experimento está ocupado, espere otros 5 minutos. El sistema de reservas está en construcción y aún no disponible..
Figura 1 La parte frontal de la página www experimento de conversión de energía solar fotovoltaica Caracterización de celdas solares características - Volver cuidadosamente a través de la página www. Usted puede encontrar allí:
La vista de la cámara web
La intensidad de la luz

Figura 2 La página web del experimento Caracterización de Celda Solar Fotovoltaica. Cámara web y la intensidad de la luz se destacan los controles
Las mediciones de las características I-U

Figura 3 La página web del experimento Caracterización de celda solar fotovoltaica con las mediciones de los puntos de la oscuridad I - U, y características de ajuste de voltaje de control con la pantalla de la tensión U y I de la célula
El registro de datos

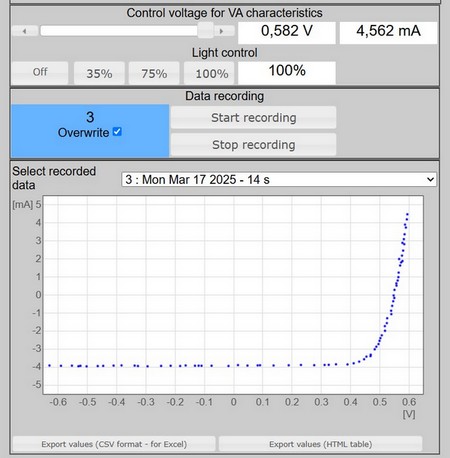

Figura 4 Ejemplo de UI mide las características de la célula fotovoltaica a la luz con la intensidad de la luz L (L es la máxima intensidad de luz, también 0.6L y 0.4L se puede ajustar), el control de inicio y parada de la grabación.
Si desea no sólo para mostrar, sino también almacenar los datos en el servidor, usted tiene que elegir La elección del número de mediciones (en la fig. 3 es n º 1), o puede dejar el número anterior y de reescritura de la ya datos registrados.

Figura 5 Ejemplo de la UI registrada características, que corresponden a Fig.4 a la luz
Exportación de los datos medidos
Si quiere no sólo ver, sino que también desea que la medida de datos (para su posterior transformación), entonces la medición antes de aplicar el control de inicio de grabación y después de la medición de la parada de la grabación, el otro gráfico que corresponde a la medida y exportados UI curva (que es como una cuestión de hecho la copia de la parte superior del panel) aparece en el panel inferior (ver fig. 4).
La transferencia de los datos medidos aparece después de pulsar el control de su elección (de exportación. Csv para Excel o de exportación). Los datos de la tabla (ver fig. 5) están dispuestas en columnas de dar la media tensión, la media actual, el número de mediciones reiteradas y la desviación cuadrática media de la medida de voltaje y corriente, ver fig. 5. A continuación, recogemos los datos de una técnica estándar (copiar y pegar) y luego copia a Excel, o cualquier otro gráfico para representar los transformadores y / o procesamiento de datos. orded datos.

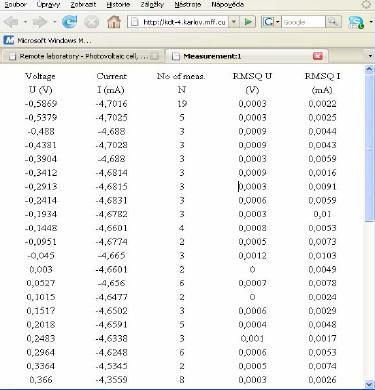

Figura 5 Ejemplo de la transferencia de los datos medidos, lo que corresponde a la fig. 4 y fig. 5, con el fin de la tensión, la corriente, el número de las mediciones realizadas y la desviación cuadrática media de las mediciones de voltaje y corriente
