Instalace soupravy ISES-USB

1. Instalace driverů měřicího systému ISES-USB

Při instalaci USB zařízení se doporučuje nejdříve nainstalovat drivery a knihovny a teprve potom zapojit hardware, (ale lze postupovat i obráceně, jenom se hůře dohledávají drivery). Při prvotní instalaci driverů a DLL knihoven a následné instalaci USB zařízení automaticky ihned proběhne Plug & Play procedura.

Instalace ISES-USB

Z CD disku překopírujeme na „holé“ C:\ celý adresář ISES40-USB. Tento název musí být přesně zachován. V adrsáři C:\ ISES40-USB je adresář „USB_driver“ a v něm je driver pro ISES-USB (konkrétně tzv. inf. soubor ISES_Blue_USB.inf). Po zapojení ISES-USB do počítače se ve správci zařízení objeví nové zařízení „ISES BlueUSB“, které bude mít pravděpodobně žlutý vykřičník, protože ještě nemá přiřazený správný driver.

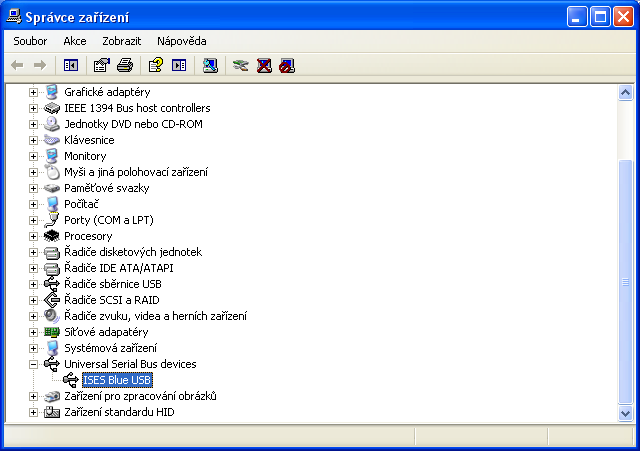

Známým způsobem ve „Správci zařízení“ ve Windows aktualizujeme driver. Vybereme „Aktualizovat ovladač…“, který „Nebudeme instalovat z Windows update“, ale budeme ho „Instalovat ze seznamu či daného umístění“ a budeme „Procházet“ umístění, které v našem případě bude C:\ISES40-USB\usb_driver. A potvrdíme aktualizaci, která na konci zahlásí Průvodce dokončil aktualizaci. Nyní musí být ve Správci zařízení “ISES Blue USB“ bez vykřičníku, tj. má správný driver.

Pokud by tento standardní postup selhal (ve správci zařízení se neukáže nové zařízení ISES Blue USB, s vykřičníkem), zkuste prosím použít instalaci driveru přímo pomocí programu zadig_v2.0.1.154.exe v adresáři „Prac“, který je také na CD, resp. jsme ho překopírovali též do adresáře C:\ ISES40-USB. Spustíme program zadig_v2.0.1.154.exe, vybereme instalaci WinUSB (v6.1.7600.16385) a potvrdíme Install WCID Driver. Poté se nám ve správci zařízení objeví zařízení ISES Blue USB (s vykřičníkem). A nyní aktualizujeme driver – viz předchozí odstavec.

OK, máme nainstalovaný driver zařízení ISES Blue USB. Program ISES-40 USB potřebuje ke své činnosti ještě volně šiřitelé knihovny Microsoft C++. Některé instalace Windows mají tyto knihovny nainstalované, někdy je třeba je doinstalovat. V adresáři „Prac“ je instalační soubor vcredist_x86_sp1.exe (redistribuce knihoven C++). V případě, že bude hlásit program ISES40-USB, že je nemá k dispozici nebo nebude fungovat, prosím spusťte tento program i knihovny se doinstalují. Není na závadu je instalovat vždy, pouze chvilka zdržení.

Vysuneme kabel zařízení ISES-USB z počítače a opětovně ho zapojíme do libovolného USB vstupu. Zařízení se nyní zahlásí „ISES Blue USB“. Po zasunutí kabelu USB do počítače se na chvíli rozsvítí velká modrá LED dioda a opět zhasne. A jsme u konce instalace driverů a software ISES-40-USB.

2. Spuštění programu Ises.exe

Spustíme program ises.exe v podadresáři „bin“ v hlavním adresáři C:\ ISES40-USB. Pokud máme pouze jedno zařízení ISES-USB, které jsme před chvílí nainstalovali, rozsvítí se červená dioda (původně modrá bude nyní červená) a počítač pípne. To je oznámení, že zařízení je vše OK a zařízení je připraveno k měření.

Na panelu ISES-USB má svítit velká červená LED (zařízení USB je připraveno k činnosti), dále zde bude svítit trvale malá zelená LED – indikace připojeného napětí +5 V, a potom ještě budou svítit malé červené diody mezi svorkami kanálu „A“, resp. „B“, jestliže jsou tyto kanály aktivované pro měření.

Každé USB zařízení své neopakovatelné ID číslo. Pokud budeme používat několik zařízení ISES-USB, a nebude je dávat do stále stejných počítačů, bude třeba v programu ISES.exe dohledat a vybrat správné zařízení ISES-USB. Není to chyba programu ISES40-USB, takto se chovají všechna zařízení USB.

Pokud tedy připojíme k počítači, který již má drivery ISES Blue USB a má nainstalovaný program ISES40-USB, jiný panel ISES-USB, než který tam byl při instalaci, nic se neděje, vše je OK, pouze budeme muset v programu ISES dohledat a vybrat správný panel ISES-USB a přiřadit mu jeho ID adresu.

P.S.: Pokud budete mít více panelů ISES-USB a budete dodržovat připojení stejného panelu do stejného počítače, bude zařízení vždy hned pracovat a nebude třeba měnit ID adresu.

Takže pokud připojíme jiný panel ISES-USB a spustíme program ises.exe, vyskočí nám hláška:

Potvrdíme OK a spustí se program ISES. V menu programu ISES zvolíme „Nástroje“ a „Zdroje dat (ovladače)“. Aktuální zdroj dat vybereme „ISES USB“, v „Parametrech zdroje dat“ zadáme správné „Vybrané zařízení“…

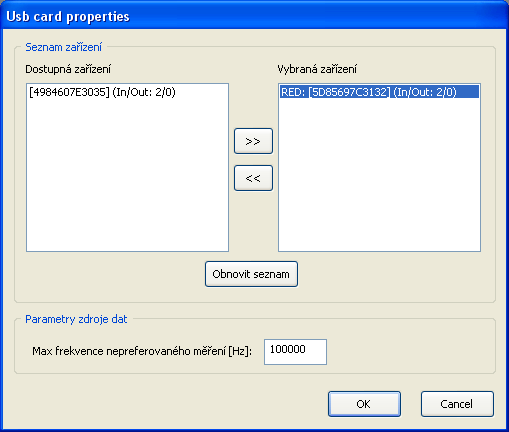

Objeví se nám tam levý a pravý panel s „Dostupnými zařízeními“ a „Vybranými zařízeními“. Vybrané zařízení je nyní špatné. Označíme ho nyní myší

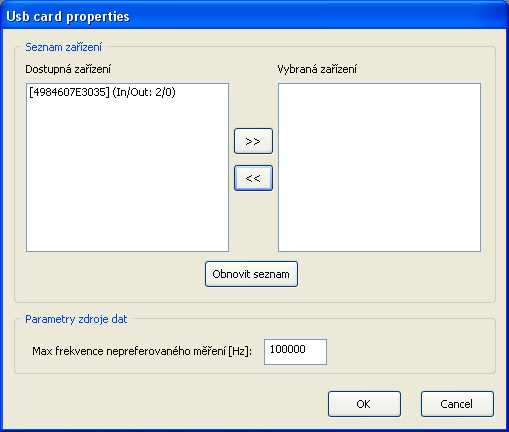

A přesuneme ho šipkou „<<“ vlevo. Nyní nám zůstane „Dostupné zařízení“ pouze jedno.

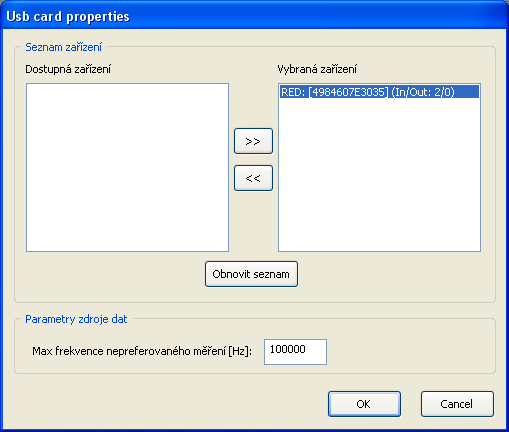

Označíme ho myší a přesuneme ho pomocí šipky „>>“ do „Vybraných zařízení“. Celou tuto transakci potvrdíme OK.

Tím máme k driveru přiřazené zařízení se správným ID. Na panelu ISES-USB se rozsvítí velká červená dioda a počítač pípne. Tím je zařízení správně nainstalováno a můžeme měřit.

P.S.: Pokud budete mít pouze jeden ISES-USB, nebude to třeba při dalším spuštění ises.exe opětovně provádět.
