Spektra

Experiment

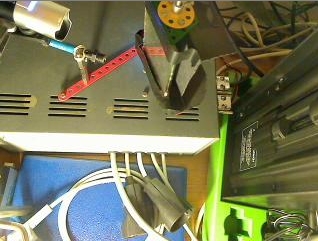

Web-kamera	Otočné zrcátko
Sběrná čočka Optické vlákno		Geisslerova trubice naplněná vodíkem (s VN zdrojem)
Rtuťová výbojka

Nezbytné vybavení uživatele (klientského PC):

• Nainstalovaná aktuální verze JAVA Runtime Environment (JRE) k zobrazení a funkčnosti všech ovládacích prvků a grafického náhledu.
• Běžný internetový prohlížeč (MS Explorer, Mozilla Firefox, ...).
• Dostatečně rychlé a stabilní internetové připojení.

Po ukončení měření (čekání v příp. frontě) nezapomeňte zavřít okno prohlížeče, aby vzdálené řízení nebylo zbytečně blokováno pro další zájemce. Informace o délce fronty, případně max. doba čekání ve frontě je uvedena ve stavovém řádku vlevo nahoře. Je-li řádek prázdný, jste k experimentu přihlášení sami.

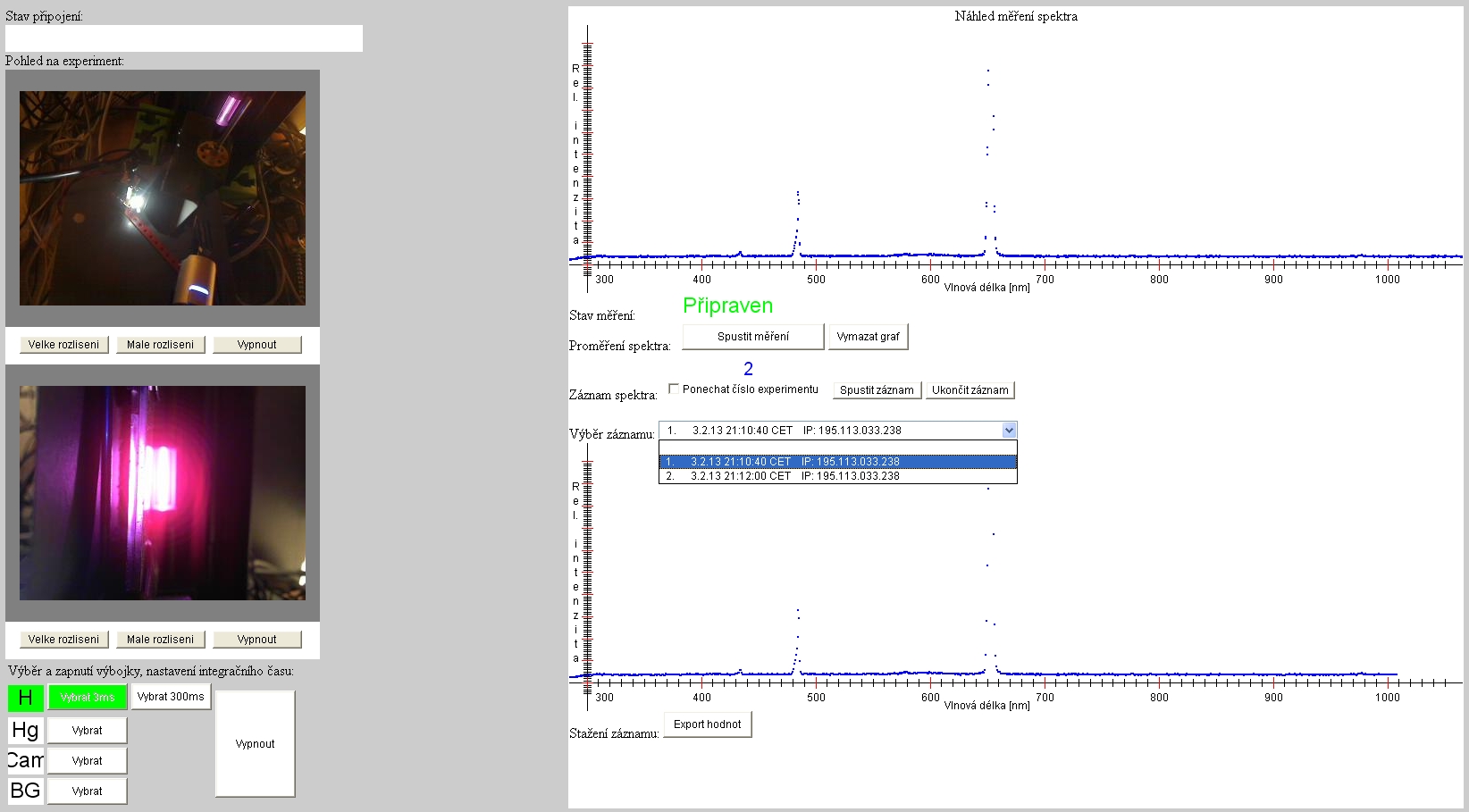

Pořízená spektra se zobrazují v grafickém náhledu. Do stisku tlačítka Vymazat může uživatel pořízená spektra srovnávat! V průběhu výstupu (vyčítání dat z detektoru) může uživatel podle potřeby spustit a zastavit záznam experimentálních hodnot, jejichž náhled se zobrazí krátce po ukončení záznamu. Takto lze cíleně zaznamenat požadovanou část spektra. Naměřené hodnoty jsou kvůli zařazenému filtru platné v intervalu 350–1000 nm. Naměřené hodnoty ve vybraném záznamu lze exportovat – zobrazí se v novém vyskakovacím okně po stisknutí tlačítka Export (příp. po předchozím povolení vyskakovacích oken ve Vašem prohlížeči – všimněte si případného upozornění Vašeho prohlížeče). Je-li nové okno s daty aktivní, lze naměřené hodnoty snadno stáhnout do tabulkového procesoru typu MS Excel pomocí kláves Ctrl+A, Ctrl+C a Ctrl+V.

Pomůcky:

• Geisslerova trubice plněná vodíkem (s VN zdrojem 1,2 kV, 12 mA). Rtuťová výbojka.
• Otočné zrcátko pro výběr zdroje světla. (Spektrum vodíku se pořizuje přímo bez zrcátka.)
• Spektrometr: sběrná čočka, optické vlákno, difrakční mřížka 300 vrypů/mm, kolimační čočka, detektor ILX–511B s filtrem 350–1000 nm. Teoretická rozlišovací schopnost: 1,5 nm.
• Měřicí a řídicí server s web-kamerou.

Uspořádání:

Otočné zrcátko může vybrat až 10 různých zdrojů světla. Prozatím jsou instalovány a testovány: Geisslerova trubice plněná vodíkem (¹H – jednočásticový hamiltonián) k proměření Balmerovy série sp. čar a rtuťová výbojka (Hg) ke kalibraci, příp. ke kvalitativnímu srovnání spekter. Při pořizování spektra vodíku je zrcátko vyřazeno – přímé měření. Do budoucna plánujeme přidat: ²H (deuterium – dvoučásticový hamiltonián), N₂, CO₂, vzduch, příp. laserové diody ke kalibraci spektrometru.

Pro vyšší interaktivitu a věrohodnost další dvě pozice otočného zrcátka umožňují pohled na webkameru a sběrnou čočku a standardní proměření a odečtení pozadí (background). Experiment je umístěn v zatemněném prostoru.

Řídicí rozhraní vysokoškolské verze umožňuje nastavit integrační čas a jako součást vzdáleného měření předpokládá provedení kalibrace.
