pH metr

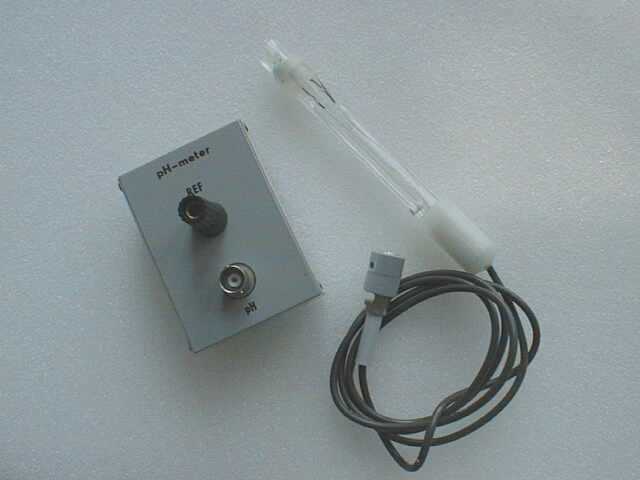

pH-metr Kompletní pH-metr sestává z vlastního modulu a dvou elektrod (skleněná elektroda a&127;referentní elektroda).
Vlastní elektrody se k modulu připojují nezáměnnými konektory - skleněná (indikační) tzv. BNC konektorem do příslušného konektoru označeného pH a referentní (nejčastěji kalomelová) banánkem do zdířky označené REF (viz obr.).

Upozornění:
Skleněná elektroda má na dolním konci velmi tenkou skleněnou stěnu, a proto je nutno
s elektrodou velmi opatrně!

Parametry:
Rozsah 0 až 14 pH.
Přesnost 2%.

Kalibrace:
Modul pH-metr je vhodné občas překalibrovat (stárnutí elektrod, teplotní závislost pH, aj.). Před použitím elektrod je samozřejmá jejich příprava (ponoření do destilované vody 24 hod před měřením). Měření pH neznámých roztoků se nejčastěji provádí za stálého míchání roztoku např. pomocí elektromagnetické míchačky. Přesné nastavení pH-metru provedeme nejsnáze pomocí dvou pufrů (kalibračních roztoků) se známými hodnotami pH. Kalibračním trimrem CAL1, pomocí malého šroubováčku, dokalibrujeme modul pH-metr na pufru s nižším pH (např. nasycený roztok hydrogenvinanu draselného - hodnota pH=3.557 při 25 °C), kalibračním trimrem CAL2 nastavujeme pH-metr na pufru s vyšším pH (např. roztok tetraboritanu draselného - hodnota pH = 9.180 při 25 °C). Pro kalibraci využijeme výhodně program ISES v módu digitálního zobrazení, který poskytuje číselnou hodnotu pH (podobně jako při kalibraci teploměru).

Kalibraci provedeme nastavením kalibračních trimrů CAL1 a CAL2 do požadované správné hodnoty pH. Kalibraci několikrát opakujeme s oběma pufry. Tímto je submodul pH-metr zkalibrován. Během dalšího měření již s trimry CAL1 a CAL2 nemanipulujeme.

Poznámka 1:
Pro modul pH-metr lze použít i tzv. kombinovanou elektrodu, která se zapojí pouze do konektoru pH.

Poznámka 2:
Ošetření elektrod provádějte dle originální dokumentace dodávané k elektrodám.
