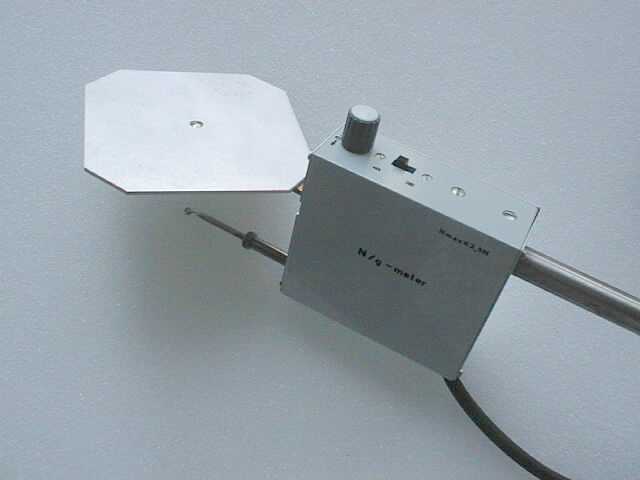

Siloměr

Měření síly tímto modulem je založeno na deformaci nosníku, která je snímána optickou metodou. Modul siloměr měří diferenciálně, to znamená, že nám umožňuje snímat i velmi malé změny silového působení na pozadí větších sil. Lze ho používat ve funkci siloměru (hodnoty v Newtonech), ale i ve funkci vah (hodnoty v gramech).

Parametry:
obor maximálního silového zatížení: ±9.81 N (±1 kg)
obor diferenciálních silových změn: ±0.98 N (±100 g)
maximální citlivost: ±0.01 N (±1 g); přesnost 2 %
dva rozsahy pro měření diferenciálních změn, které se přepínají přepínačem 1x/5x :
1x: obor diferenciálních silových změn: ±0.98 N (±100 g)
5x: obor diferenciálních silových změn: ±4.9 N (±500 g)

Modul siloměr má přepínač "g/N" (gram/Newton), který umožňuje využití siloměru i jako váhy. Identifikace modulu i oškálování os se provede automaticky dle jeho polohy.

Kalibrace:
Přesná kalibrace se provede pomocí závaží jemným nastavením trimru CAL: přepínač na siloměru přepneme na "gramy" a opět výhodně využijeme programu ISES v režimu DIGIMETR (obdobně jako u kalibrace teploměru aj).

Použití:
Důležitým nastavovacím prvkem na modulu siloměr je aretovací šroub na horním hřbetu modulu a potenciometr. Šroubem nastavujeme hrubě relativní nulovou hladinu 0 N pro naše experimenty. Za běžného používání není nutné s tímto šroubem manipulovat. Na spodní hraně siloměru je potenciometr "¬ 0 ®", kterým je zapotřebí při každém měření nastavit nulovou hladinu (0 N).

Modul siloměr má několik možných způsobů pro snímání silového působení:

1. plošinka, na kterou lze sledované předměty položit
2. háček, na který lze "experimenty" zavěsit
3. v příslušenství je pomocná tyčka, kterou lze přišroubovat zespodu plošiny
4. miska, která se zavěšuje na háček

V příslušenství siloměru je i vodící očko, pro přesné vymezení silového působení ve svislém směru (polární diagram silového působení není kruhový). Budeme-li snímat silové působení v jiném než svislém směru, využijeme pro vedení závěsu vodící očko, které nám silové působení "převede do svislého směru".

Poznámka:
U některých experimentů je třeba vzít v úvahu rezonanční frekvenci systému.
