Školní experimentální systém ISES

Relé

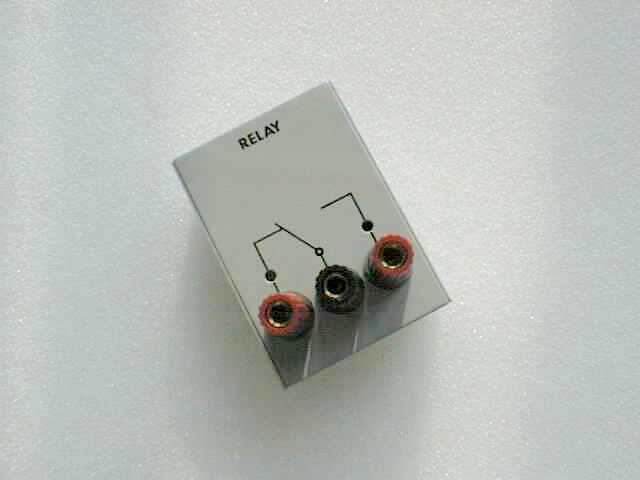

Tento modul je určen pro výstupní kanál E. Kontakty relé (vyvedené na přístrojových svorkách modulu) odpovídají uvedené schematické značce na modulu. Svorky modulu relé jsou galvanicky odděleny od elektroniky ovládacího panelu i počítače, takže nehrozí žádné poškození.

Parametry:
Spínací vlastnosti jsou určeny katalogovými vlastnostmi relé RP 210-12V-2P.
Upozornění: bez obav ho lze použít pro spínání do 24 V a 2 A.

Použití:
Připojení modulu relé k ovládacímu panelu se provede zasunutím do kanálu E ovládacího panelu. Ovládání modulu relé je v korelaci s ovládáním kanálu E na ovládacím panelu. Na výstupním kanálu E můžeme měnit napětí v rozsahu od -5 V do +5 V. Relé sepne, je-li napětí na výstupu kanálu větší než asi +4 V. Při napětí 0 V, případně při záporném napětí, je relé spolehlivě vypnuto.

Pro ovládání relé je vhodné využít např. ruční řízení kanálu E v programu ISES, kdy během navolené doby měření např. stiskem kláves 5 a 0 budeme na výstupním kanálu E vysílat napětí +5 V a 0 V. Relé, které je zasunuto v ovládacím panelu, pak přepne do jedné a do druhé polohy. Přepnutí je indikováno svítivými diodami.
Jinou možností je použití synchronizačního signálu (opět kanál E v programu ISES). Relé pak sepne v okamžiku startu měření a rozepne v okamžiku ukončení měření.
