Školní experimentální systém ISES

Konduktometr

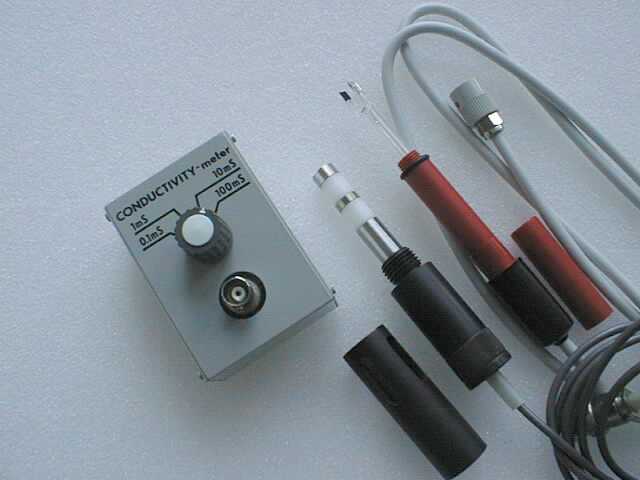

Modul konduktometr (čidlo k měření vodivosti) ze soupravy ISES je další modul této soupravy, který nalezne uplatnění převážně v chemii. Je vhodný pro všechny varianty souprav ISES. Tvoří ho měřící modul a elektroda s BNC konektorem.

Parametry:
Rozsahy: 0.1 mS, 1 mS, 10 mS, 100 mS
Přesnost: 2 %

Měření vodivosti je založeno na vedení střídavého proudu v elektrolytu. Elektrody jsou buzeny střídavým pulsním napětím o frekvenci cca 1 kHz. Pro modul konduktometr jsou k dispozici dva druhy elektrod:

1. Skleněné elektrody např. Radelkis, profesionální, kvalitní, ale poměrně drahá ( cca 7.500,- Kč ). Skleněná zvonková, platinové elektrody. Odporová konstanta cca 1.0 cm-1. Spolehlivě měří na všech rozsazích i na rozsazích 0.1 mS. Nebo též jednodušší skleněné elektrody TMS 601 s platinovými elektrodami, v ochranném plastovém pouzdrře, Odporová konstanta cca 1.0 cm-1.
2. Plastová elektroda vhodná pro měření vodivosti v oboru 1 mS, 10 mS, a 100 mS. Plastové provedení s nerezovými elektrodami ji činí téměř nepoškoditelnou. Pro měření vodivosti na rozsahu 0.1 mS není příliš vhodná, neboť vykazuje měřitelný svodový odpor (!)

Kalibrace:
Při měření vodivosti roztoků se jako kalibrační roztoky používají roztoky chloridu draselného. Hodnoty vodivosti v jednotkách mS.cm-1 v závislosti na koncentraci KCl a teploty jsou uvedeny v chemických tabulkách. Přesná kalibrace elektronického modulu se provádí nastavením vnitřního trimru.

Přechovávání elektrody:
Vodivostní elektrody přechovávejte v destilované vodě a nebo po důkladném opláchnutí destilovanou vodou suché. Při čištění věnujte zvýšenou opatrnost platinové černi, neboť tuto lze mechanicky setřít. V takovém případě je nutné elektrody znovu poplatinovat pomocí Lummer-Kurlbaumova roztoku.
