Teploměr

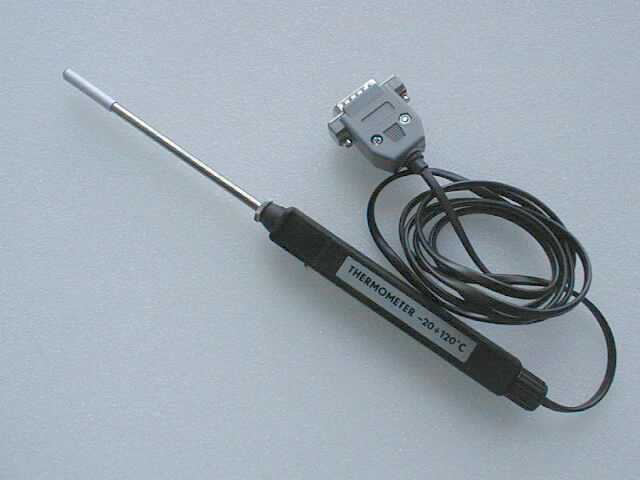

Na obrázku vidíme modul teploměr. Je řešen jako sonda, která se zapojí k ovládacímu panelu pomocí kabelu s konektorem do libovolného z kanálů A až D. Teploměr je zkalibrován na teplotní obor -20 °C až +120 °C, je vhodný pro měření v plynech i kapalinách. Přesnost 2 %. Vlastní teplotní čidlo umístěné na špičce teploměru je galvanicky izolováno od zemních svorek (nulový potenciál) na panelu a jeho závislost na teplotě je lineární.

Kalibrace:
Provádí se otočným trimrem "¬ 0 ®" např. na teplotě odpovídající bodu varu vody, resp. bodu tání ledu případně pomocí jiného teploměru na jiné vhodné teplotě. Ke kalibraci výhodně využijeme program ISES v módu zobrazení DIGIMETR:

1. Spustíme program ISES
2. Zvolíme menu Experiment - Nový
3. Zadáme parametry experimentu: doba měření 10 sekund, vzorkování 100 Hz, start měření automatický, opakování měření zapnuto
4. Do libovolného kanálu zapojíme modul teploměr a tento kanál zaškrtneme. Ostatní kanály ponecháme vypnuté
5. Zvolte tlačítka Zobrazení a poté Parametry panelu. V okně Panel - parametry zobrazení zvolte Digitální zobrazení při měření a volby potvrďte tlačítky OK
6. Začátek měření spustíme potvrzením OK v dolním pravém rohu okna "Parametry experimentu". Na obrazovce se objeví velký digitální panel s údajem teploměru

Nyní již pohodlně nastavíme kalibračním trimrem "¬ 0 ®" požadovanou správnou hodnotu.

Poznámka:
V případě, že požadujeme velmi přesnou kalibraci, je pod krytem teplotní sondy ještě jeden trimr. Kalibraci provádíme při dvou známých teplotách postupným nastavováním obou trimrů.
